Лифтовая шахта

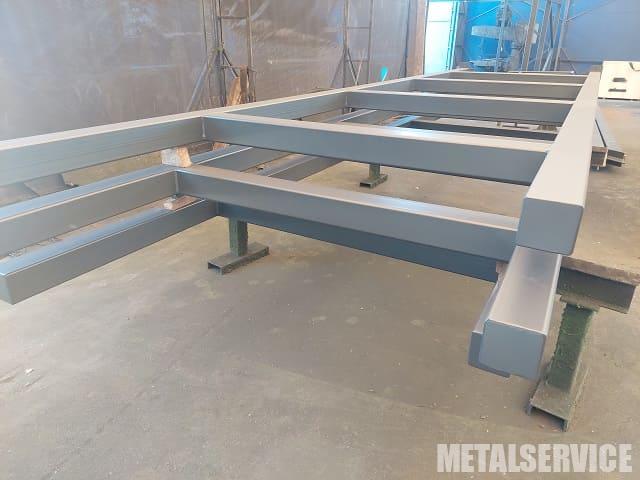

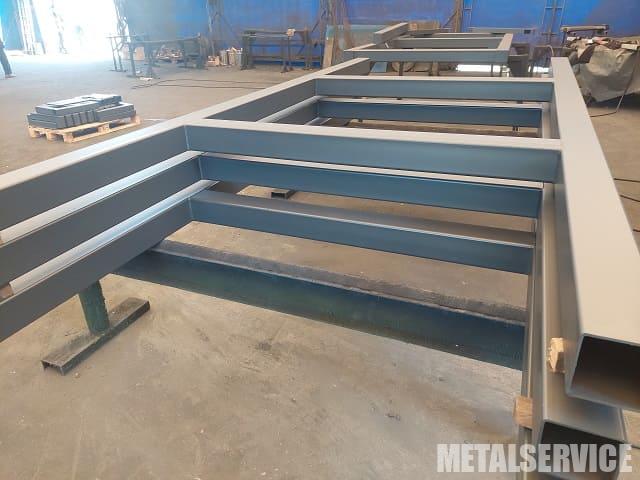

Лифтовая шахта из металлоконструкций представляет собой каркас, предназначенный для размещения лифтового оборудования (кабина, противовес, направляющие, механизмы подъема и т. д.). Этот тип шахт становится все более популярным благодаря своим преимуществам по сравнению с традиционными железобетонными или кирпичными аналогами.
Основные элементы металлоконструкции лифтовой шахты:
Несущий каркас:
- Колонны (стойки). Вертикальные элементы, которые образуют основные несущие опоры шахты. Обычно изготавливаются из профильных труб, двутавровых балок или швеллеров.
- Балки (пояса). Горизонтальные элементы, соединяющие колонны на различных уровнях. Они обеспечивают жесткость конструкции и служат опорой для направляющих лифта, дверей шахты и других элементов.
- Фермы/раскосы. В некоторых случаях, для увеличения жесткости и устойчивости каркаса, могут использоваться диагональные элементы (раскосы или небольшие фермы).
Элементы крепления лифтового оборудования:
- Кронштейны. Специальные элементы, приваренные или прикрученные к несущему каркасу, к которым крепятся направляющие лифта, ограничители скорости, буфера и другие компоненты лифтовой системы.
- Опорные балки. Для установки лебедки (машинного отделения) или других элементов приямка/верхней части шахты.
Обшивка (ограждение):
- Панели. Могут быть выполнены из различных материалов:
- Металлические листы. Для “глухих” шахт, обеспечивающих максимальную защиту.
- Стеклопакеты. Для панорамных лифтов, устанавливаемых снаружи зданий или в атриумах. Стекло крепится к металлическому каркасу.
- Сэндвич-панели. Для улучшения тепло- и звукоизоляции.
- Другие облицовочные материалы. В зависимости от архитектурного решения.
- Панели. Могут быть выполнены из различных материалов:
Дверные порталы. Металлические конструкции, обрамляющие проемы для дверей лифта на каждом этаже.
Вспомогательные элементы:
- Лестницы и площадки. Для доступа обслуживающего персонала в приямок и верхнюю часть шахты (при необходимости).
- Системы вентиляции. Для обеспечения воздухообмена внутри шахты.
- Огнезащитные покрытия. Для повышения предела огнестойкости металлических конструкций.
Преимущества лифтовых шахт из металлоконструкций:
- Скорость монтажа. Элементы каркаса изготавливаются на заводе металлоконструкций, а сборка на месте осуществляется значительно быстрее, чем строительство железобетонных или кирпичных шахт. Это сокращает сроки строительства объекта в целом.
- Легкость конструкции. Металлический каркас легче, чем монолитные или сборные железобетонные шахты, что снижает нагрузку на фундамент здания и позволяет сэкономить на фундаментных работах.
- Точность геометрии. Заводское изготовление металлоконструкций обеспечивает высокую точность размеров и допусков, что критически важно для корректной работы лифтового оборудования. Это минимизирует риски отклонений, которые могут возникнуть при строительстве шахт традиционными методами.
- Гибкость в проектировании. Металлоконструкции позволяют создавать шахты различных форм и размеров, а также интегрировать их в существующие здания (в т. ч. при реконструкции), пристраивать к фасадам.
- Эстетичность. Особенно актуально для панорамных лифтов, где металлический каркас в сочетании со стеклом создает современный и привлекательный внешний вид.
- Удобство транспортировки. Сборные элементы легко транспортируются на объект.
- Минимум “мокрых” процессов. Уменьшается количество штукатурных, бетонных и других “мокрых” работ на стройплощадке.
- Долговечность и надежность. При правильной антикоррозионной обработке и эксплуатации, металлические конструкции обладают высокой прочностью и длительным сроком службы.
Лифтовая шахта из металлоконструкций: применение
Металлические лифтовые шахты широко применяются:
- В новых зданиях. Для оптимизации сроков строительства и экономии на фундаменте.
- При реконструкции и модернизации. Когда необходимо встроить лифт в существующее здание, где нет возможности или целесообразности возводить железобетонную шахту.
- Для приставных лифтов. Которые устанавливаются снаружи здания.
- Для панорамных лифтов. Где важен обзор и эстетика.
- В промышленных и складских комплексах. Где требуются надежные и быстровозводимые решения.
Таким образом, металлоконструкции для лифтовых шахт предлагают современное, эффективное и гибкое решение для обеспечения вертикального транспорта в самых разнообразных зданиях.
