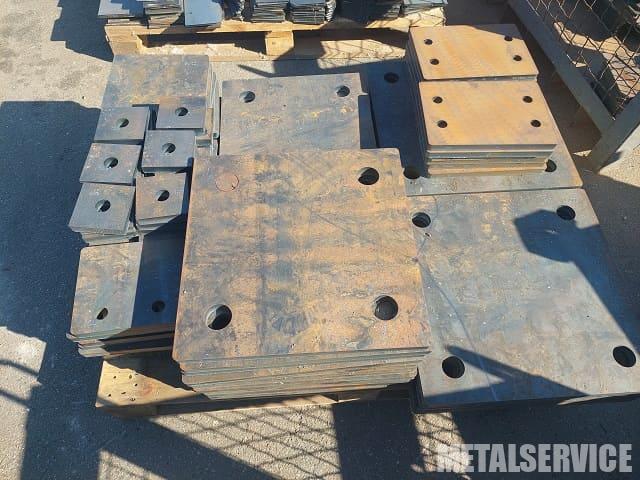

Лазерная резка деталей

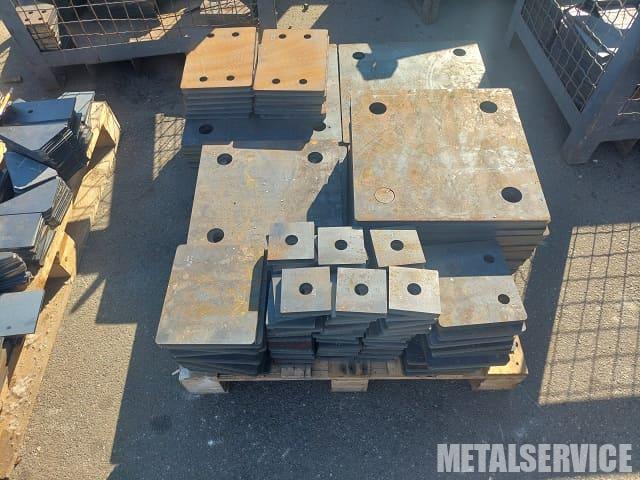

Лазерная резка деталей из металла — это высокоточный технологический процесс, использующий высокоэнергетический лазерный луч для резки металлических листов. В отличие от традиционных методов резки (например, механической или газовой), лазерная резка металла обеспечивает высокую точность, гладкость реза и возможность обработки сложных геометрических форм.
Лазерная резка деталей: этапы
Процесс лазерной резки металла включает следующие этапы:
- Подготовка макета. На компьютере создается цифровая модель детали, которая будет вырезана. Программа учитывает толщину металла, тип лазера, скорость резки и другие параметры, чтобы обеспечить оптимальное качество реза. Файл обычно сохраняется в формате DXF, DWG или других совместимых форматах.
- Загрузка материала. Металлический лист загружается в лазерный станок. В зависимости от размеров листа и типа станка, это может осуществляться вручную или автоматически. Лист надежно фиксируется, чтобы предотвратить его движение во время резки.
- Фокусировка лазерного луча. Лазерный луч фокусируется на поверхности металла. Фокусное расстояние зависит от типа лазера и толщины материала. Правильная фокусировка критически важна для получения качественного реза.
- Резка. Лазерный луч, сфокусированный на очень маленькую точку, генерирует интенсивное тепло, которое мгновенно плавит и испаряет металл. Газ (чаще всего кислород, азот или воздух) подается в зону реза для удаления расплавленного металла и предотвращения его повторного плавления. Выбор газа зависит от типа металла и требуемого качества реза.
- Обработка после резки. После завершения резки деталь извлекается из станка. В зависимости от типа металла и требований к качеству поверхности, может потребоваться дополнительная обработка, например, зачистка кромки или удаление окалины.
Типы лазеров, используемых для резки металла:
- CO₂-лазеры. Используются для резки неметаллических материалов и некоторых металлов, особенно с высокой отражательной способностью, таких как медь и латунь.
- Волоконные лазеры. Наиболее распространенный тип лазеров для резки металла. Они характеризуются высокой эффективностью, компактностью и долговечностью. Идеальны для резки тонких и средних толщин стали, нержавеющей стали, алюминия и других металлов.
- Лазеры на основе диодов (диодные лазеры). Используются для резки тонких металлов.
Факторы, влияющие на качество лазерной резки:
- Мощность лазера. Определяет скорость резки и возможность обработки материалов различной толщины.
- Скорость резки. Слишком высокая скорость может привести к неполному прорезанию материала, слишком низкая – к образованию оплавленного края.
- Фокусное расстояние. Неправильная фокусировка приводит к некачественному резу.
- Тип газа. Выбор газа влияет на качество края реза и скорость резки.
- Толщина металла. Определяет параметры резки, такие как мощность и скорость.
- Тип металла. Различные металлы имеют разные свойства, требующие подбора оптимальных параметров резки.
Преимущества лазерной резки металла:
- Высокая точность. Возможность создания деталей со сложными контурами и высокой точностью размеров.
- Высокая скорость. По сравнению с другими методами резки, лазерная резка значительно быстрее.
- Гладкий край реза. Минимальная обработка после резки.
- Автоматизация процесса. Возможность автоматической загрузки и разгрузки материала.
- Универсальность. Возможность обработки различных металлов и сплавов.
Недостатки лазерной резки металла:
- Высокая стоимость оборудования. Лазерные станки стоят дорого.
- Ограничение по толщине материала. Существуют ограничения по толщине металла, который можно разрезать с помощью лазера.
- Воздействие на окружающую среду. Необходимо учитывать вопросы безопасности, связанные с лазерным излучением и газами, используемыми в процессе резки.
Лазерная резка деталей из металла — это современная и эффективная технология, которая находит широкое применение в различных отраслях промышленности. Выбор параметров резки зависит от многих факторов, и для достижения оптимального результата требуется опыт и профессиональные знания.
